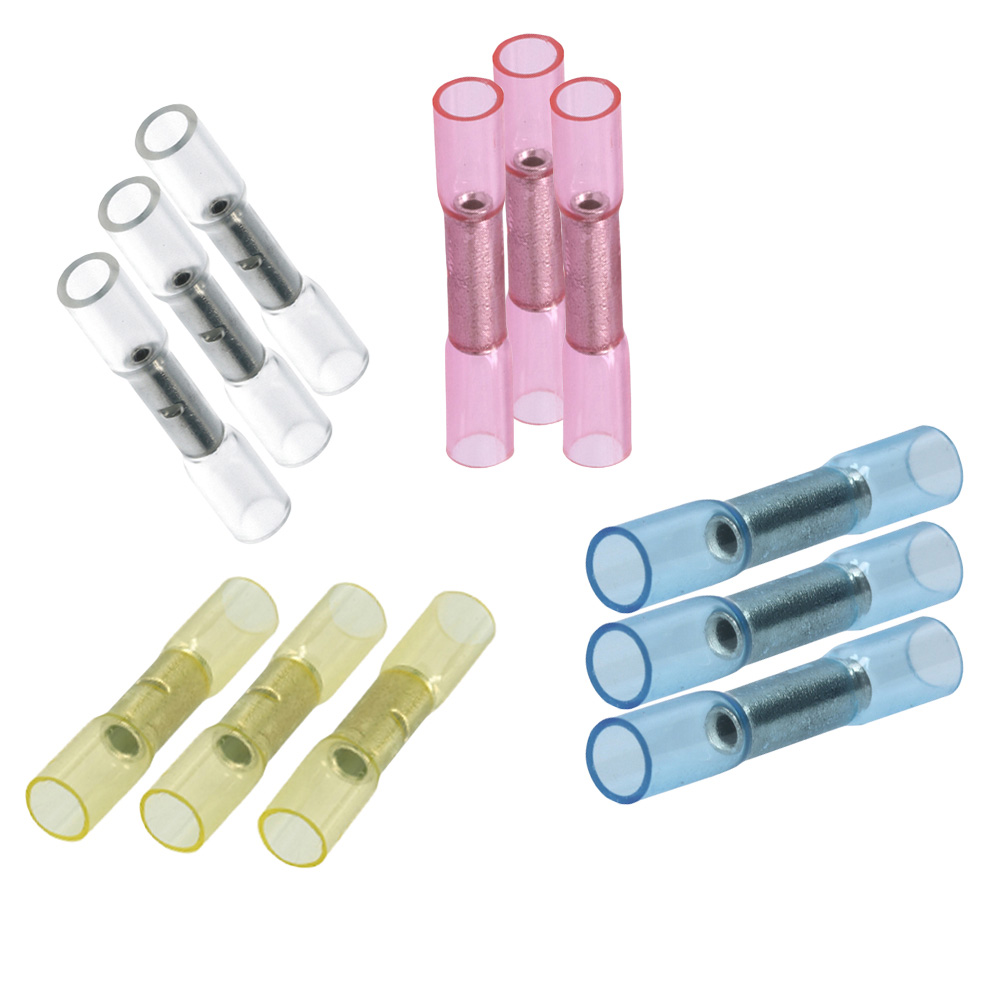

Skarvhylsa, krimp med krympslang
En kombination av förtent koppar som kläms traditionellt med en vanlig kabelskotång, samt ovanpå det en värmekrympslang som dessutom har lim på insidan vilket ger ett vattentätt utförande när limmet smält och kapslar in skarven tillsammans med krympslangen.
ACSC finns i 4 färgkodade storlekar.
- Krympförmåga 3:1
- Halogen-, bly- och kadmiumfri
- Tål bensin, olja saltvatten, batterisyra, trikloretan och isopropylalkohol
- Spec. enligt MIL-1-23053/4 CLASS2
Töjbarhet: 5
Temperaturområde: -55°C till +125°C
Minsta krymptemperatur: 110°C
Draghållfasthet: 28MPa
Längdförändring vid krympning: 0 – 10%
Värmebeständighet vid 250°C/4tim: Ej sprickbildning
Värmebeständighet vid 165°C/168tim: Ej sprickbildning
Flexibilitet vid låg temperatur -65°C/4tim: Ej sprickbildning
Spänningstolerans (AC 2500V, 60sek): Ingen nedbrytning
Volymresistens: 10^14 Ω cm
Korrosion vid 158°/168tim: Godkänd
Vattenabsorption: < 0.5%
Vätskeresistens 23°C/24tim: Utmärkt
Genomslagshållfasthet: 32 kV/ mm
Datablad
Artikelnummer | Produktnamn | Kodning | Hylsa/Stift Ø (mm) | Antal hängare | Pressback | Låsbygel | För Heliflex | För Cellflex | För diam (mm) | Typ | Förp (m) | Produktnamn | Antal ledare | Area (AWG) | Area (mm2) | Max tråd-diam (mm) | Nom yd (mm) | Ledaruppbyggnad (mm) | Max armaturvikt (kg) | Isolation (mm) | Skärm | Yttermantel | Kap (pF/m) | Färgkod ledare | Hölje | Mått (mm) | Färg | Märkning | Cu | Antal par | Ledarmotstånd vid 20°C (ohm/km) | Ledare | Applikation | Min böjradie (mm) | Antal ledare x Area (mm2) | Enhet | Tätning | Förpackning | Åtgång | Frekvens (GHz) | Frekvensområde (MHz) | Stoppband | Innerledare | Dämpning (dB/100m vid 200MHz) | Max ström (A) | Trådantalx dia mm | Ström (A) | Mantelfärg | WL (mm) | WD (mm) | LD (mm) | E1/E2 (mm) | Spänning (VAC) | 1 kg = m | Anm | Längd (m) | Ledningstyp | Material | E-nummer | Utförande | Poltal | Gänga storlek | Effekt (W) | Spänning (V) | NEMA | Poltal (+J) | För kabel (mm2) | Beskrivning | PG | För Slang | Längd (cm) | Förp (st) | Portar | Kabellängd (m) | Stiftavstånd (mm) | För kabel | Märkström (A) | För kabelarea (mm²) | Kabelarea (mm2) | A (mm) | B (mm) | C (mm) | C (mm2) | D (mm) | E (mm) | F (mm) | G (mm) | Kortslutningsström (1s)(kA) | Kortslutningsström (3s)(kA) | Toppström (kA) | Anslutningsform | L (mm) | A kabeldiameter (mm) | Kabelarea (AWG) | Kapslingsklass | Klämområde dragavlastning (Ø mm) | För kabel yd (mm) | Uppbyggnad (mm) | För max area (mm2) | CH (mm) | Bredd (mm) | Delning (mm) | Höjd (mm) | Nyckelvidd (mm) | H (mm) | T (mm) | M (mm) | Yd (mm) | ID (mm) | d (mm) | För area (mm2) | För kabel max yd (mm) | k (mm) | h (mm) | Montagehål | Utf | Insats storlek | Antal moduler | D-Sub polantal | Passar i | Passar | För kabel storlek | X (mm) | c (mm) | Förp (m/enhet) | TL (mm) | SW (mm) | Hona/Hane | Hane | Hona | Utgång | Ø (mm) | SW 1 (mm) | SW 2 (mm) | Kabellängd (mm) | Montage | LED | E1 (mm) | Da (mm) | Di (mm) | D Hål (mm) | S (mm) | Detekteringsavstånd (mm) | Skärmad | Skärm Ø (mm) | L x W x S (max) | B x L | n | Motstånd | Ledarmotstånd (milliohm/m) | Min yd (mm) | Max yd (mm) | b (mm) | N (mm) | Längd (mm) | Diameter (mm) | Max area (mm2) | Kabeldiameter (mm) | Märksp. | Ø i (mm) | P (mm) | Anslutning (mm) | L1 (mm) | L2 (mm) | ID Färg | a (mm) | a | Kod | Hål Diam (mm) | P Ext | P Int. | I (mm) | Vikt gram | Driftspänning (VAC) | Kabel Ø mm | Mått mm BxL | Mått mm AxBxC | Antal per ark | MARKINGenius | RINGcablesys | Rolly2000 | Omlindnings Ø (mm) | Utskriftsområde (mm) | F1 (mm) | F2 (mm) | J (mm) | Min. Bunt Ø (mm) | Max Bunt Ø (mm) | Min. Draghållfast (kg) | Max Bandbredd (mm) | Skruvhål (mm) | W (mm) | W1 (mm) | W2 (mm) | Borrhål (mm) | Kabel Ø (mm) | Inv. Ø före krimpning mm | Inv. Ø efter krimpning mm | Antal st/förp. | Fig, | Locklina Typ | Modulplatser | Kabelanslutningar | MOQ | MOQ (m) | Volym | Märkspänning Uo/U | LxBxH (mm) | d1 mm | GL (mm) | Insexnyckel (mm) | Förp. | Antal hål | NW ytter (mm) | Storlek (mm) | Storlek (tum) | Ytter diam. (mm) | Inner diam. (mm) | Meter / rulle | Tjocklek (mm) | Yttergänga | Innergänga | Form |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACSC-WE | Skarvhylsa WE 0,25-0,5mm2 3:1 -55°C-125°C Vattentät | Vit | 0,25 - 0,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACSC-RD | Skarvhylsa RD 0,5-1,5mm2 3:1 -55°C-125°C Vattentät | Röd | 0,5 - 1,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACSC-BE | Skarvhylsa BE 1,5-2,5mm2 3:1 -55°C-125°C Vattentät | Blå | 1,5 - 2,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACSC-YW | Skarvhylsa YW 2,5-6,0mm2 3:1 -55°C-125°C Vattentät | Gul | 2,5 - 6,0 |
