Infällt montage, Rak, M32
Serie W-TYPE, för aggressiva miljöer.
Kontaktdon speciellt utformade för applikationer
med särskilt aggressiva extern påverkeran (t ex salta miljöer, etc.)
Tillverkade av motståndskraftig aluminium.
Ytskikt av härdad Epoxy pulverlack.
Gummipackningar tillverkade av kemikalie- och ålderbeständig gummiblandning.

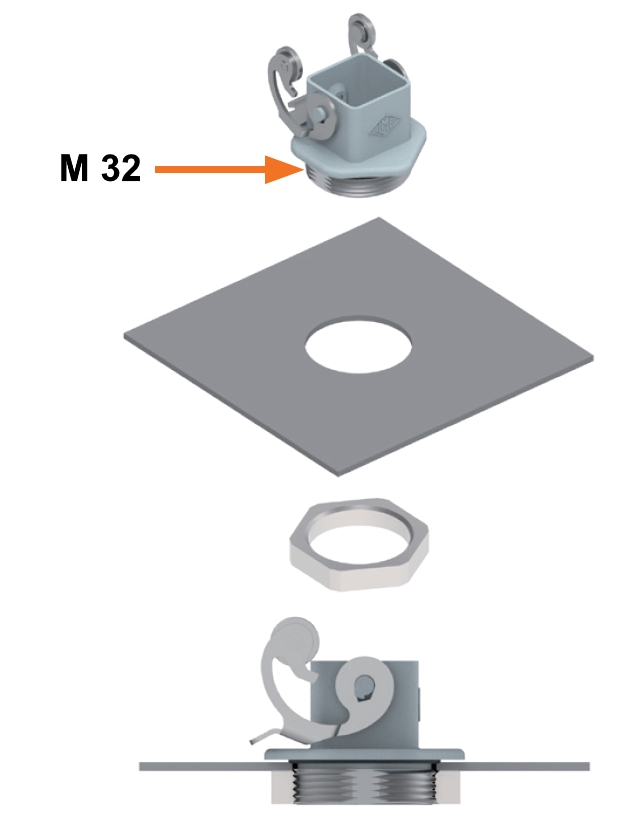

Underdelar i metallutförande för infällt montage, med M-32 anslutning
finns med två varianter av låsbyglar:

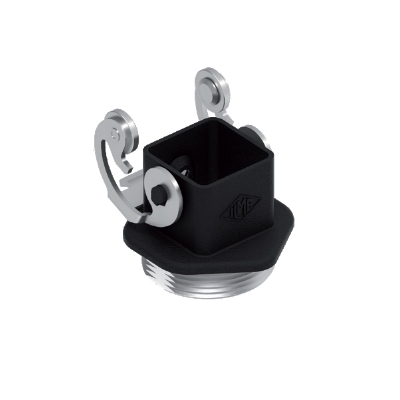

MKAXW IF – Fjädrande bygel i rostfritt stål.

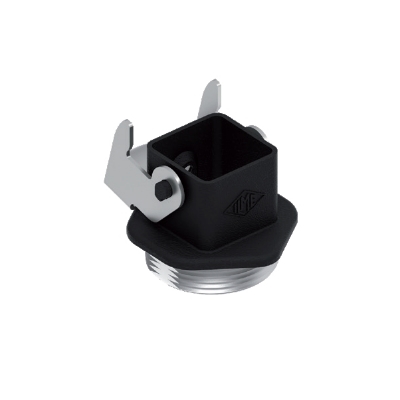

MKAXXW IF – Stel bygel i rostfritt stål.
Underdelar för infällt montage levereras med L-formad bottenpacknig.
Standardutförande med skyddklass IP-44.
För att uppnå högre skyddsklass, används IP66/67 Tätningssats CKR 65 D.
Angiven skyddsklass (IP-klass), gäller komplett monterade kontaktdon med överdel,
förskruvningar och låsbyglar i stängt läge.
Kontramutter beställs separat.
Kapsling:
Pressgjuten förstärkt aluminiumlegering
Ytskikt
Epoxy-polyester pulverlack
Låsbygel
MKAXW IF, Rostfritt stål, Fjädrande
MKAXXW IF, Rostfritt stål, Stel
Packning
Kemikalie- och ålderbeständig gummiblandning
Temperaturområde
-40 ⁰C – +125 ⁰C
Artikelnummer | Produktnamn | Kodning | Hylsa/Stift Ø (mm) | Antal hängare | Pressback | Låsbygel | För Heliflex | För Cellflex | För diam (mm) | Typ | Förp (m) | Produktnamn | Antal ledare | Area (AWG) | Area (mm2) | Max tråd-diam (mm) | Nom yd (mm) | Ledaruppbyggnad (mm) | Max armaturvikt (kg) | Isolation (mm) | Skärm | Yttermantel | Kap (pF/m) | Färgkod ledare | Hölje | Mått (mm) | Färg | Märkning | Cu | Antal par | Ledarmotstånd vid 20°C (ohm/km) | Ledare | Applikation | Min böjradie (mm) | Antal ledare x Area (mm2) | Enhet | Tätning | Förpackning | Åtgång | Frekvens (GHz) | Frekvensområde (MHz) | Stoppband | Innerledare | Dämpning (dB/100m vid 200MHz) | Max ström (A) | Trådantalx dia mm | Ström (A) | Mantelfärg | WL (mm) | WD (mm) | LD (mm) | E1/E2 (mm) | Spänning (VAC) | 1 kg = m | Anm | Längd (m) | Ledningstyp | Material | E-nummer | Utförande | Poltal | Gänga storlek | Effekt (W) | Spänning (V) | NEMA | Poltal (+J) | För kabel (mm2) | Beskrivning | PG | För Slang | Längd (cm) | Förp (st) | Portar | Kabellängd (m) | Stiftavstånd (mm) | För kabel | Märkström (A) | För kabelarea (mm²) | Kabelarea (mm2) | A (mm) | B (mm) | C (mm) | C (mm2) | D (mm) | E (mm) | F (mm) | G (mm) | Kortslutningsström (1s)(kA) | Kortslutningsström (3s)(kA) | Toppström (kA) | Anslutningsform | L (mm) | A kabeldiameter (mm) | Kabelarea (AWG) | Kapslingsklass | Klämområde dragavlastning (Ø mm) | För kabel yd (mm) | Uppbyggnad (mm) | För max area (mm2) | CH (mm) | Bredd (mm) | Delning (mm) | Höjd (mm) | Nyckelvidd (mm) | H (mm) | T (mm) | M (mm) | Yd (mm) | ID (mm) | d (mm) | För area (mm2) | För kabel max yd (mm) | k (mm) | h (mm) | Montagehål | Utf | Insats storlek | Antal moduler | D-Sub polantal | Passar i | Passar | För kabel storlek | X (mm) | c (mm) | Förp (m/enhet) | Storlek | TL (mm) | SW (mm) | Hona/Hane | Hane | Hona | Utgång | Ø (mm) | SW 1 (mm) | SW 2 (mm) | Kabellängd (mm) | Montage | LED | E1 (mm) | Da (mm) | Di (mm) | Form | D Hål (mm) | S (mm) | Detekteringsavstånd (mm) | Skärmad | Skärm Ø (mm) | L x W x S (max) | B x L | n | Motstånd | Ledarmotstånd (milliohm/m) | Min yd (mm) | Max yd (mm) | b (mm) | N (mm) | Längd (mm) | Diameter (mm) | Max area (mm2) | Kabeldiameter (mm) | Märksp. | Ø i (mm) | P (mm) | Anslutning (mm) | L1 (mm) | L2 (mm) | ID Färg | a (mm) | a | Kod | Hål Diam (mm) | P Ext | P Int. | I (mm) | Vikt gram | Driftspänning (VAC) | Kabel Ø mm | Mått mm BxL | Mått mm AxBxC | Antal per ark | MARKINGenius | RINGcablesys | Rolly2000 | Omlindnings Ø (mm) | Utskriftsområde (mm) | F1 (mm) | F2 (mm) | J (mm) | Min. Bunt Ø (mm) | Max Bunt Ø (mm) | Min. Draghållfast (kg) | Förp. | Max Bandbredd (mm) | Skruvhål (mm) | W (mm) | W1 (mm) | W2 (mm) | Borrhål (mm) | Kabel Ø (mm) | Inv. Ø före krimpning mm | Inv. Ø efter krimpning mm | Antal st/förp. | Fig, | Locklina Typ | Modulplatser | Kabelanslutningar | MOQ (st) | MOQ (m) | Volym | Märkspänning Uo/U | LxBxH (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
310253-1100M32 | RF fjädrande | M 32 | 21x21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
310253-1110M32 | RF stel | M 32 | 21x21 |
